Производственная линия для барабанных стиральных машин
Данный продукт представляет собой производственную линию внутреннего бака стиральной машины барабанного типа, которая позволяет осуществлять полностью автоматическое производство внутреннего бака барабанной стиральной машины.
Описание
маркер
Описание продукта

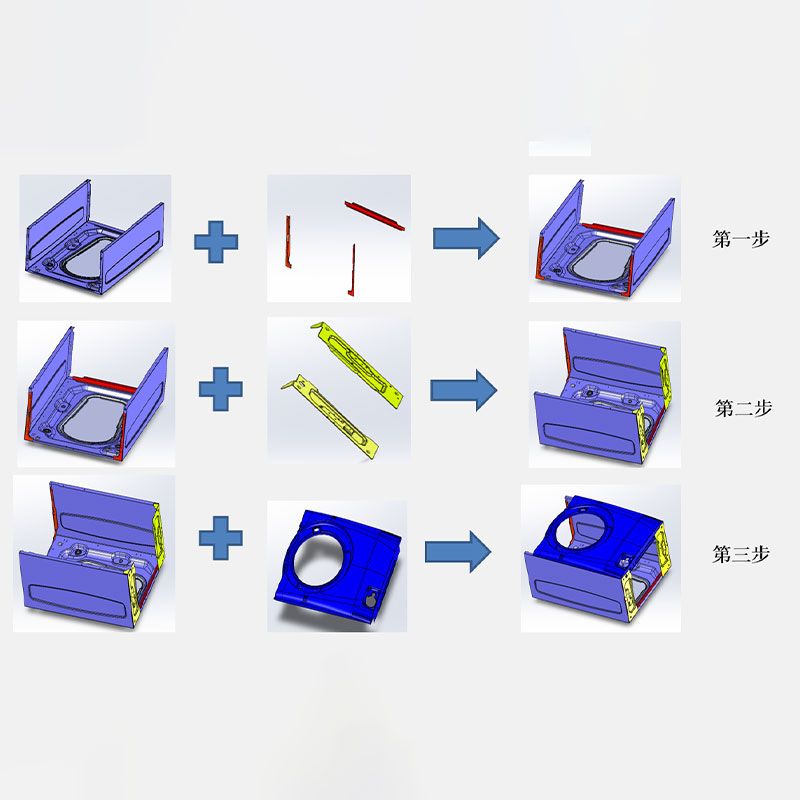

Данный продукт представляет собой производственную линию внутреннего бака стиральной машины барабанного типа, которая позволяет осуществлять полностью автоматическое производство внутреннего бака барабанной стиральной машины. Этапы обработки: автоматическая гибка средней панели — предварительная клепка средней панели с нижней поперечиной — предварительная клепка средней панели с левой и правой опорными балками — дополнительная клепка средней панели с левой и правой опорными балками — предварительная клепка средней панели с левой и правой опорными пластинами — дополнительная клепка средней панели с левой и правой опорными пластинами — предварительная клепка средней панели с панелью дверцы — дополнительная клепка 1 средней панели с панелью дверцы — дополнительная клепка 2 средней панели с панелью дверцы — дополнительная клепка средней панели с нижней поперечиной — готовое изделие (Примечание: загрузка и выгрузка расположены сбоку от клепальных позиций, посередине проходит одна транспортировочная линия, связывающая всю линию транспортировки). Подробнее см. в детальном чертеже планировки.
| Такт оборудования | 25-30 с |
| Выход годной продукции оборудования | 99,9% |
| Необходимое количество операторов для оборудования | 3-5 человек |

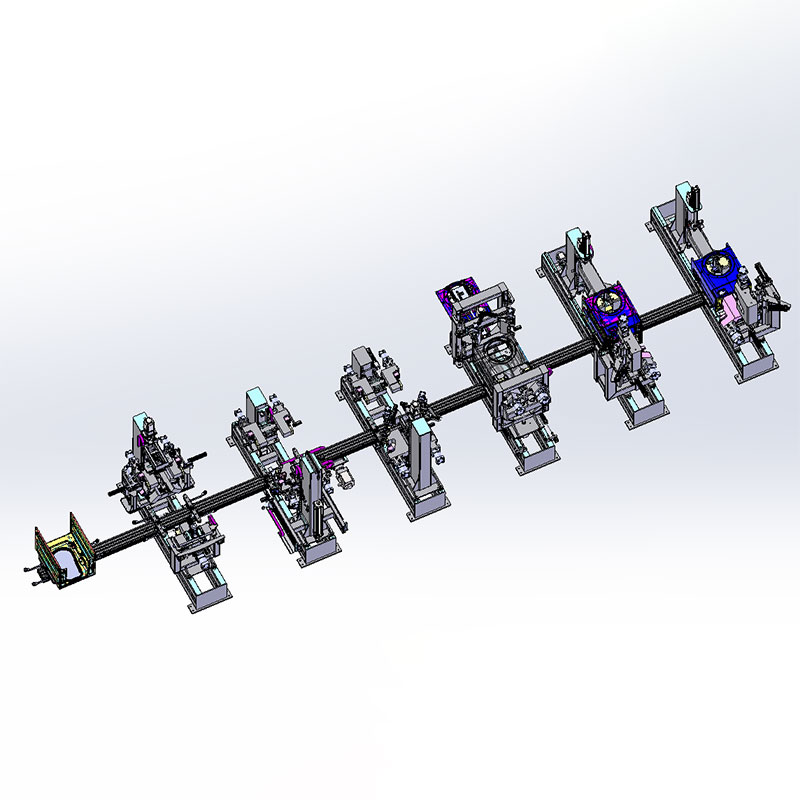

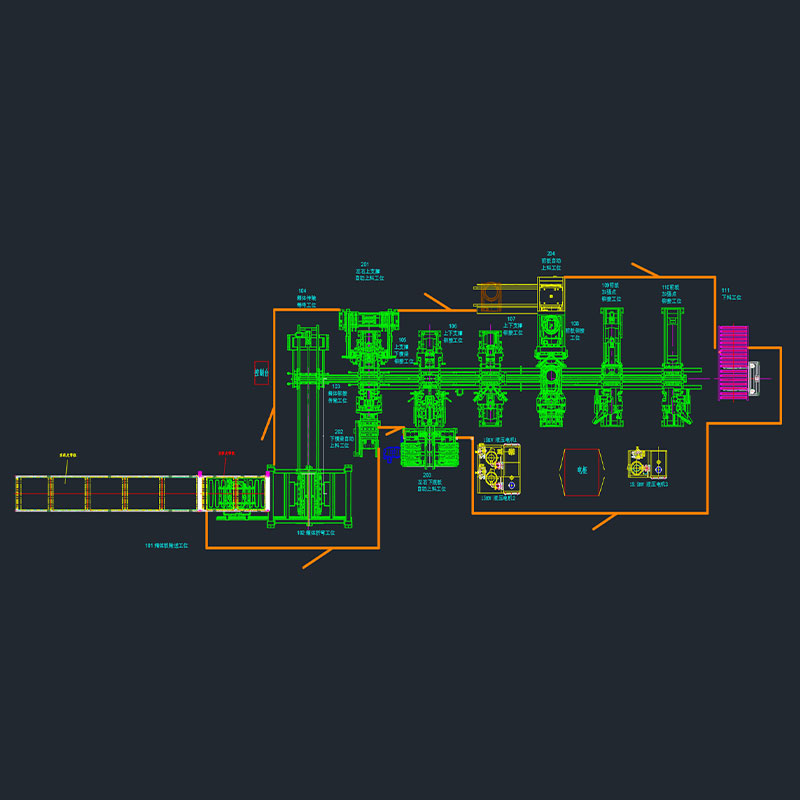

Чертеж планировки оборудования
Рисунок продукта
Подробное описание

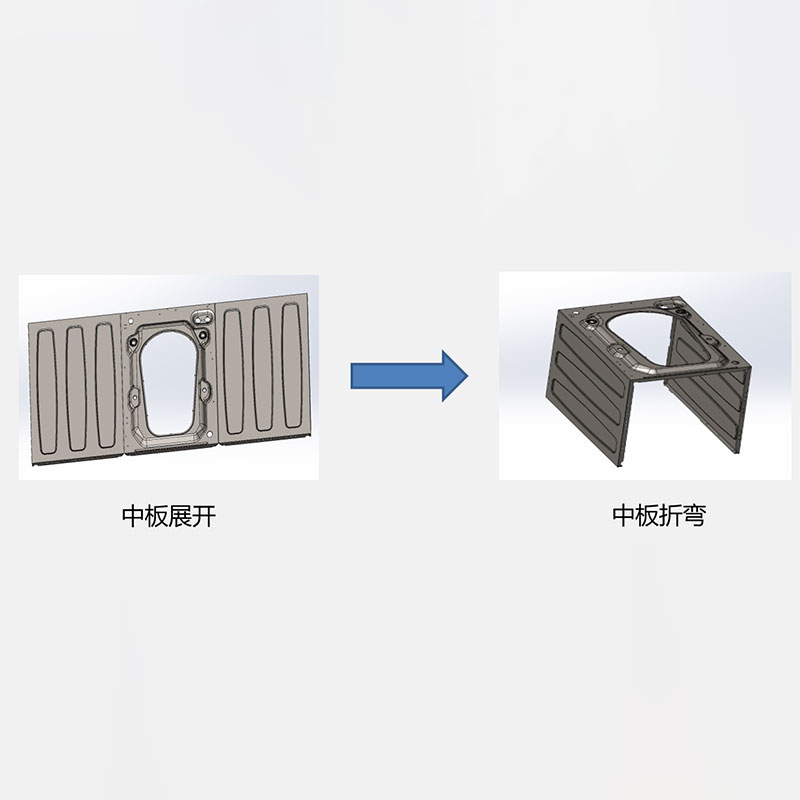

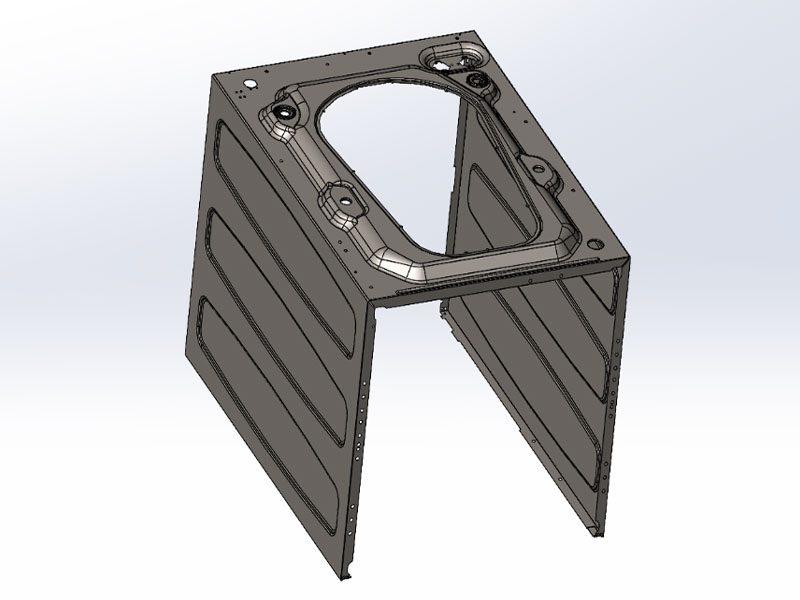

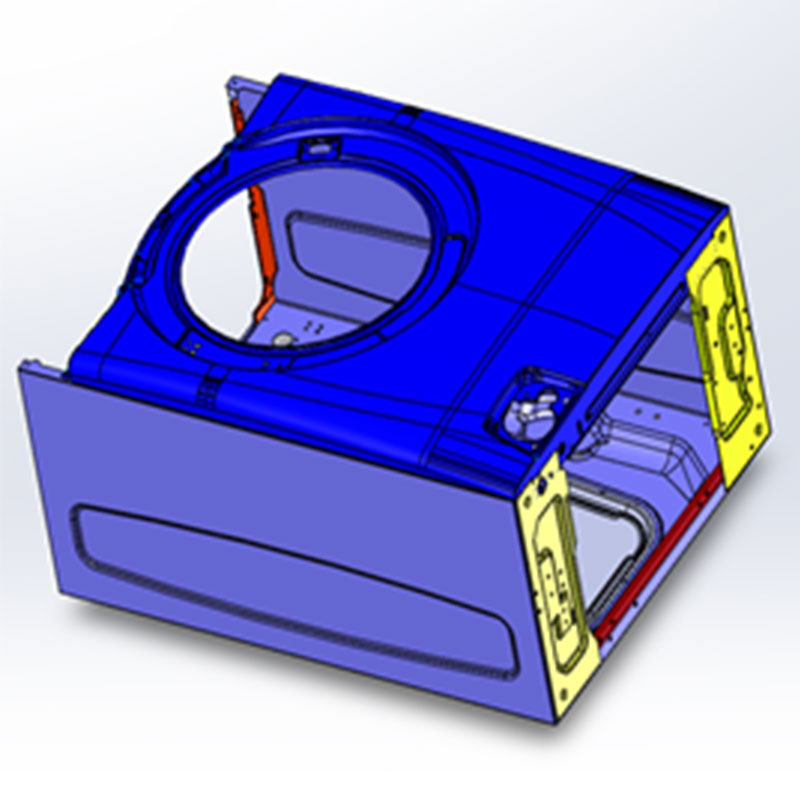

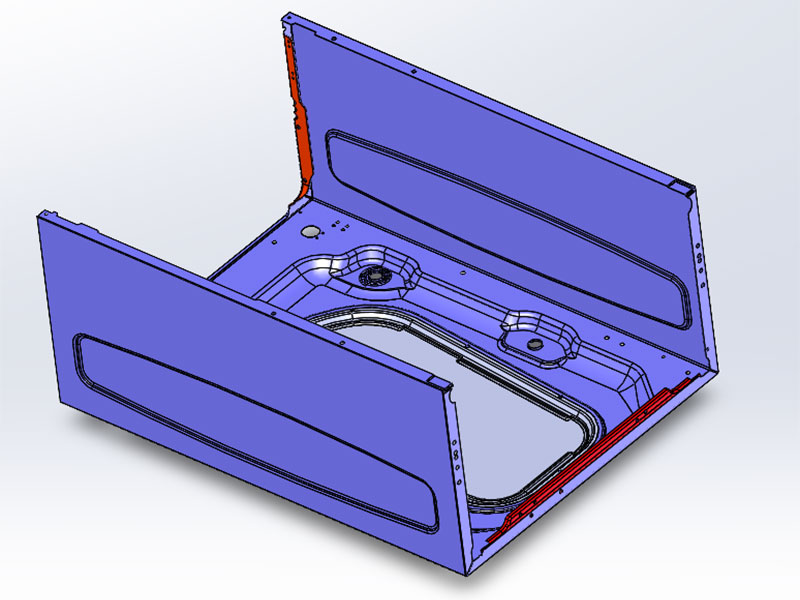

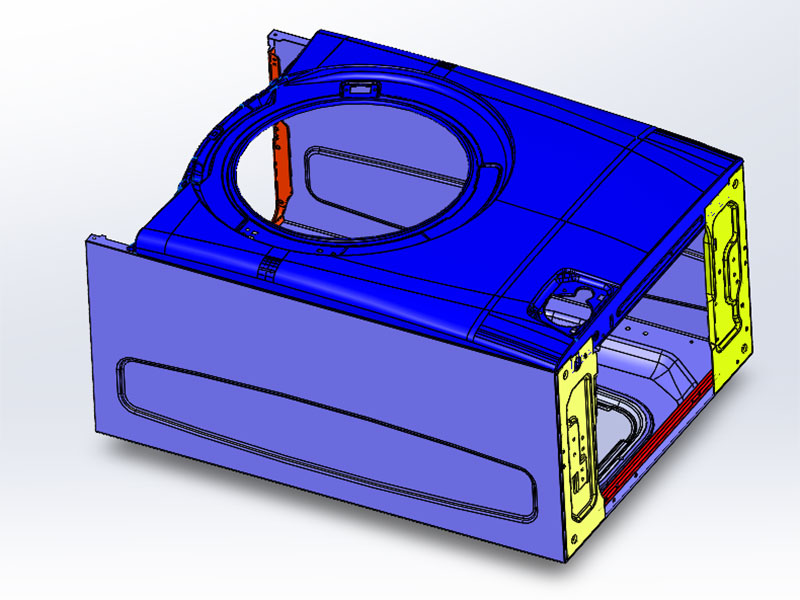

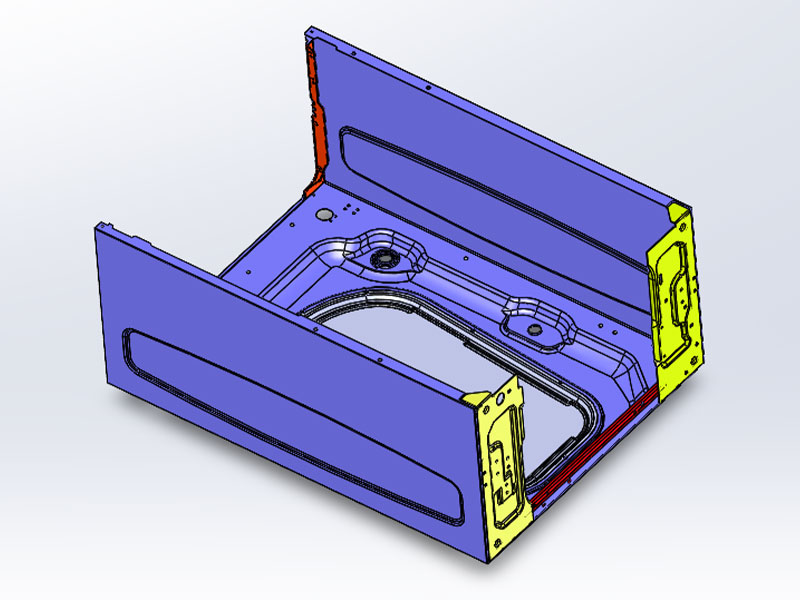

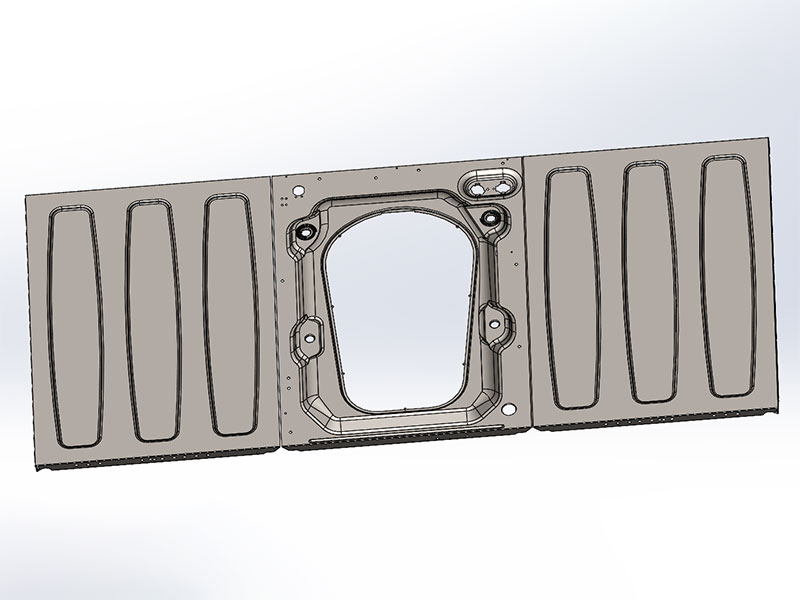

Как показано на рис. 1, представлено изделие, полученное в результате обработки средней панели барабанной стиральной машины на штамповочном оборудовании. На рис. 2 показано состояние изделия, изображенного на рис. 1, после операции гибки, выполненной на гибочном станке производственной линии. На рис. 3 показан результат клепки средней панели барабанной стиральной машины с нижней поперечиной и клепки средней панели с левой и правой опорными балками. На рис. 4 показан результат клепки средней панели барабанной стиральной машины с левой и правой опорными пластинами. На рис. 5 показан результат клепки средней панели барабанной стиральной машины с панелью дверцы. (Клепка каждой части выполняется не за один проход, для завершения клепки каждой части задействованы 2-3 позиции; конкретное распределение зависит от размера корпуса.)
