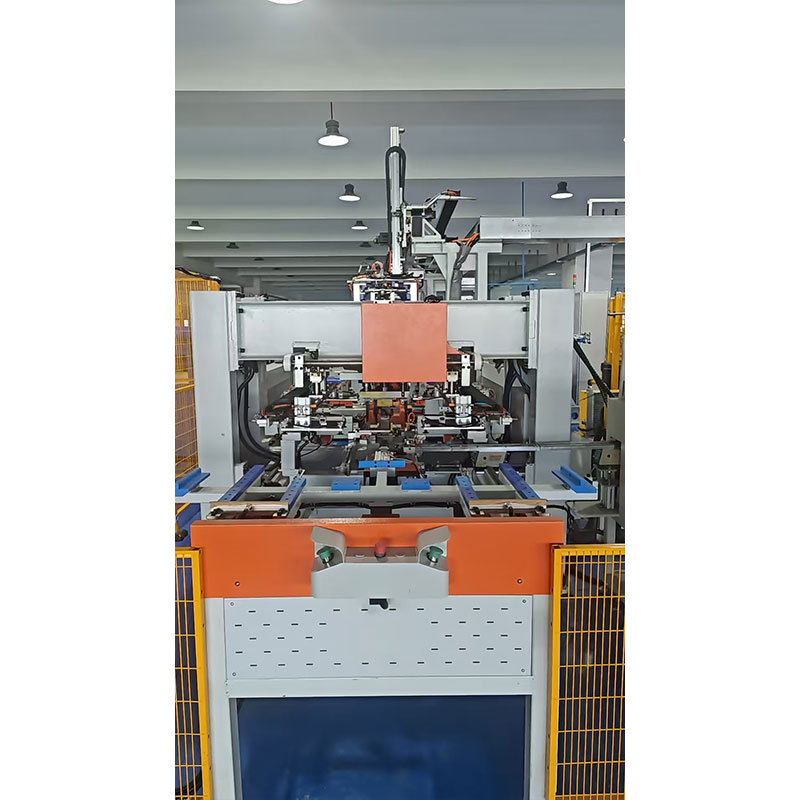

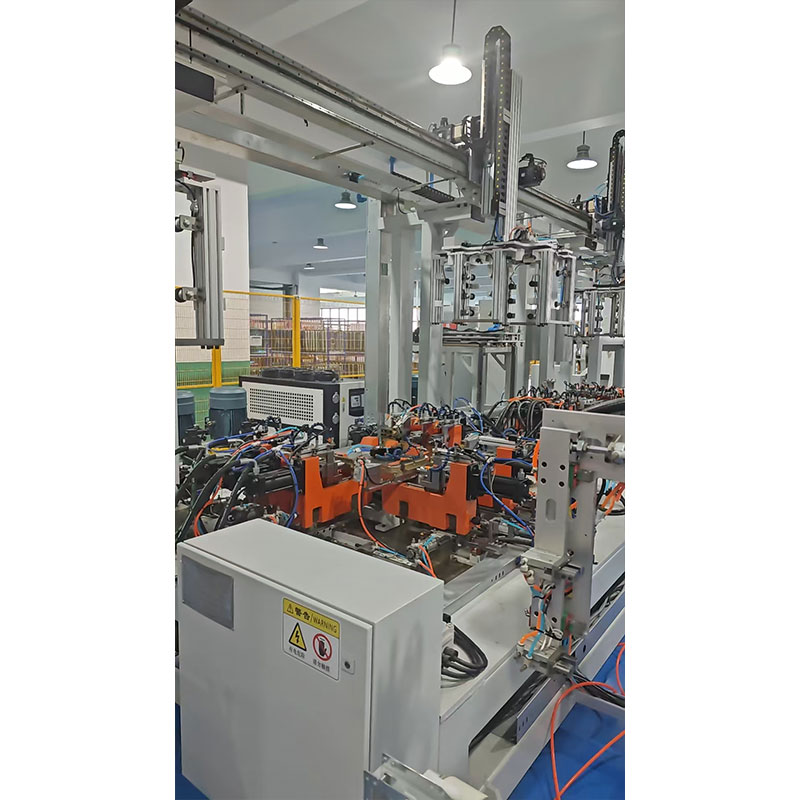

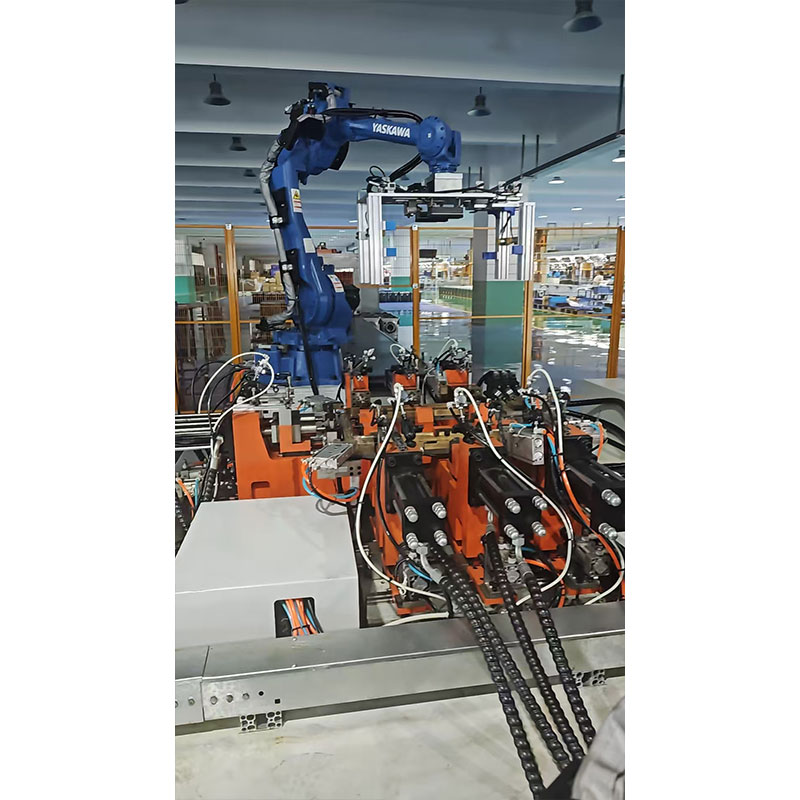

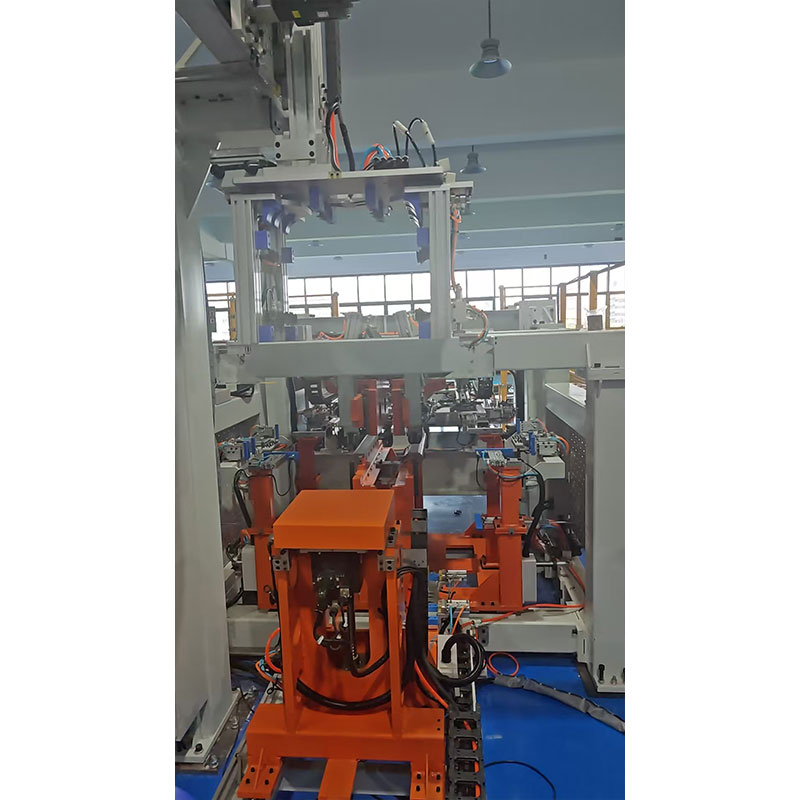

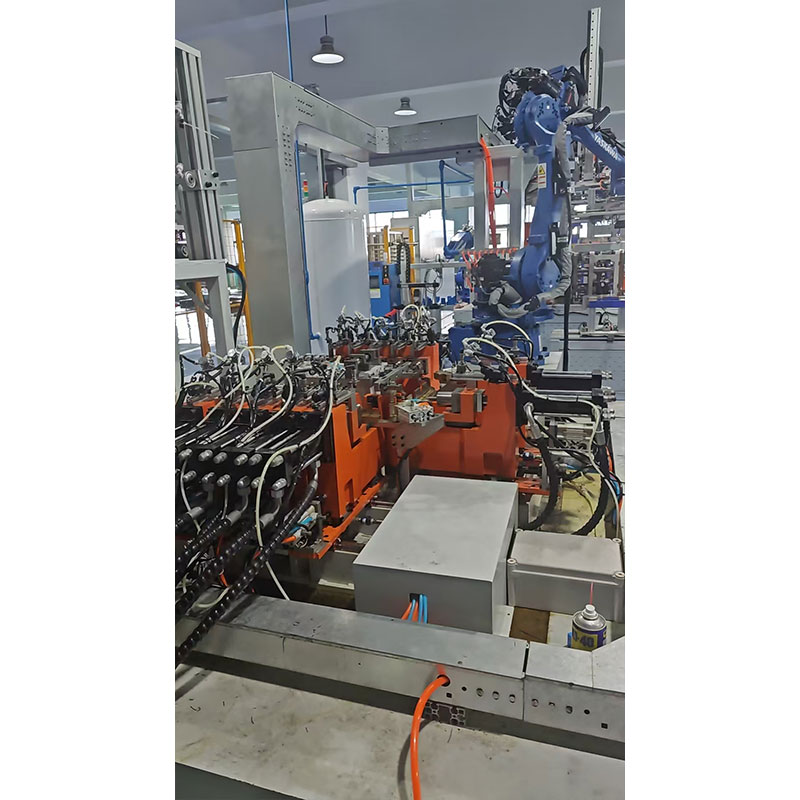

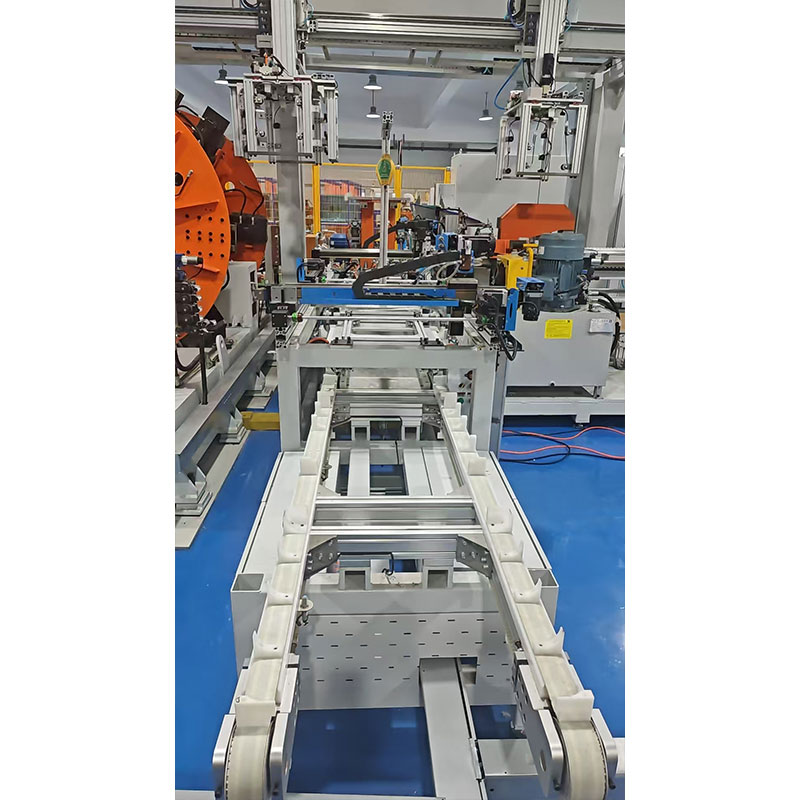

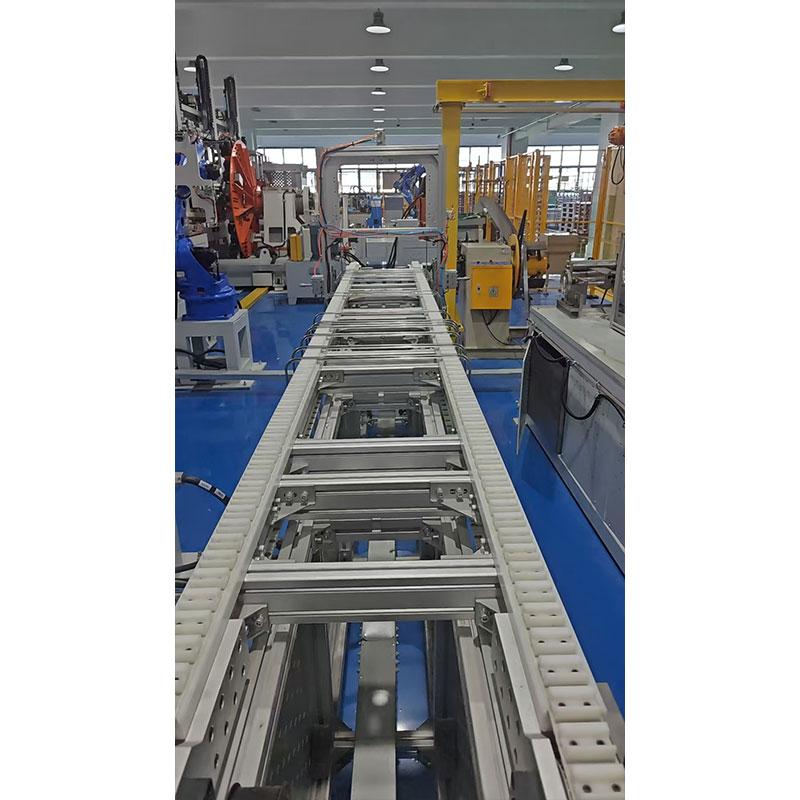

Линия производства внутреннего бака посудомоечной машины
Данный продукт представляет собой производственную линию внутреннего бака посудомоечной машины, которая позволяет осуществлять полностью автоматическое производство внутреннего бака посудомоечной машины.
Описание
маркер
Описание продукта
Данный продукт представляет собой производственную линию внутреннего бака посудомоечной машины, которая позволяет осуществлять полностью автоматическое производство внутреннего бака посудомоечной машины. Этапы обработки: автоматическая гибка средней панели — автоматическая клепка средней панели с кронштейном водяного патрубка (автоматическая подача кронштейна водяного патрубка) — автоматическая сборка средней панели с верхней и нижней панелями — автоматическая закатка средней панели с верхней и нижней панелями в корпус — автоматическая клепка сформированного корпуса с уплотнительной рамкой (автоматическая подача уплотнительной рамки) — автоматическая клепка сформированного корпуса с ребрами жесткости (автоматическая подача ребер жесткости) — готовое изделие (Примечание: для подачи и транспортировки материалов используются портальные манипуляторы, ленточные конвейеры или роботы-манипуляторы). Подробнее см. в детальном описании.
| Такт оборудования | 25-30 с |
| Выход годной продукции оборудования | 99,9% |
| Необходимое количество операторов для оборудования | 3-5 человек |
Визуализация продукта
Подробное описание

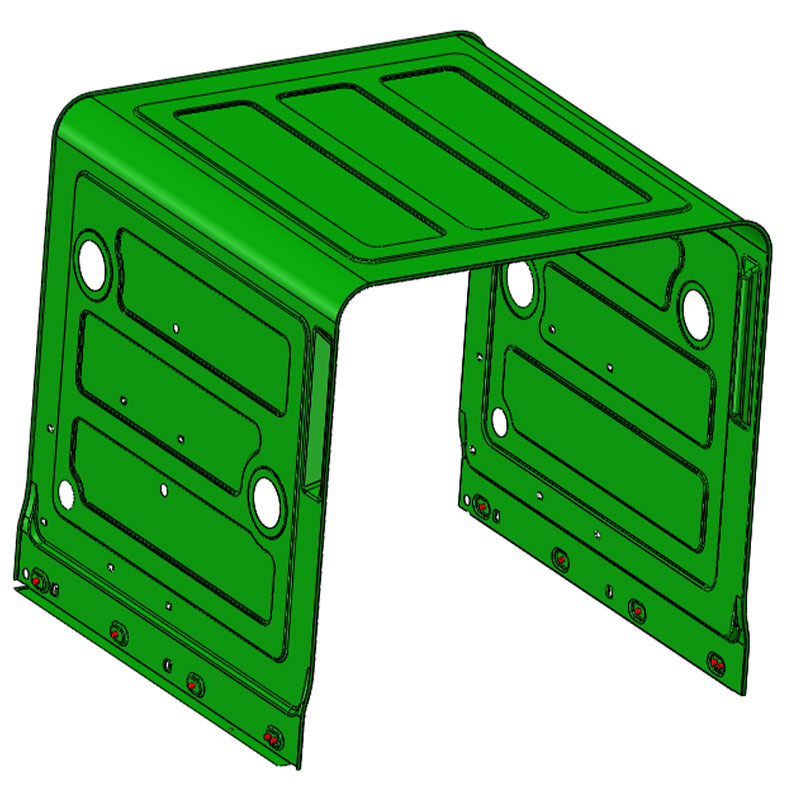

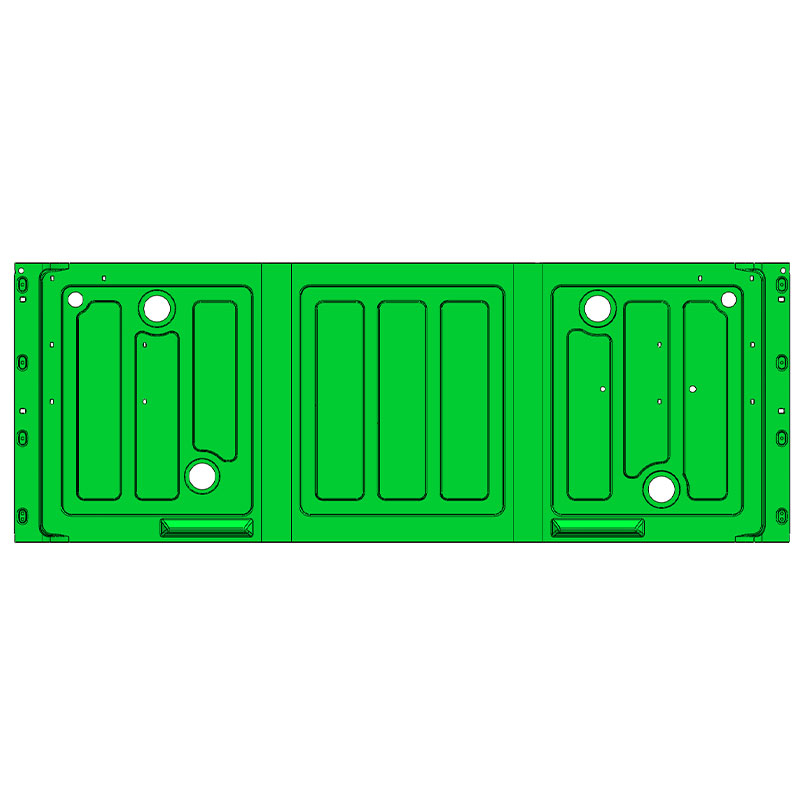

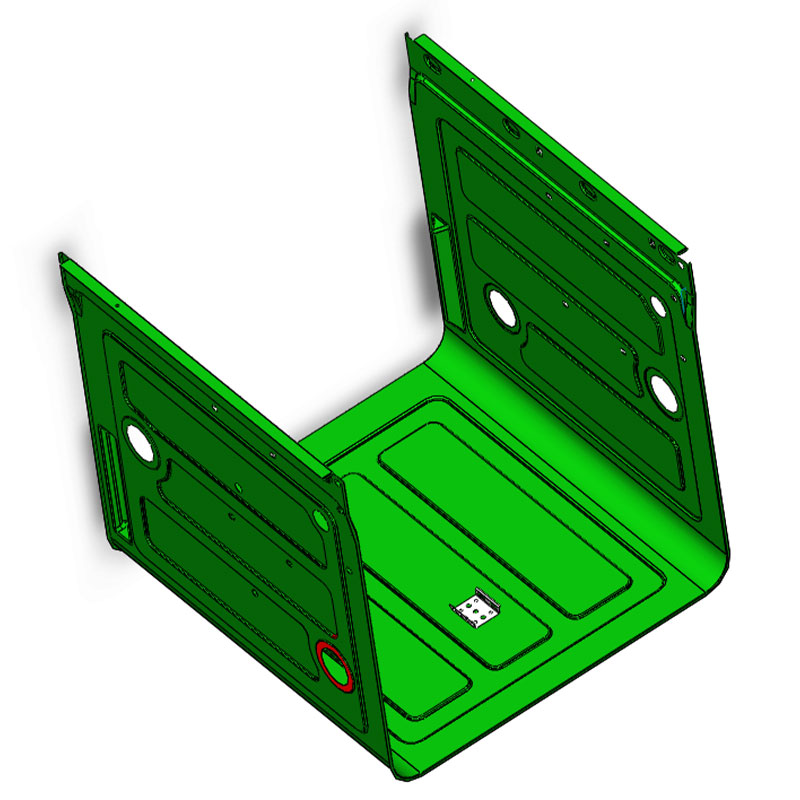

Как показано на рис. 1, представлено изделие, полученное в результате обработки средней панели посудомоечной машины на штамповочном оборудовании. На рис. 2 показано состояние изделия, изображенного на рис. 1, после операции гибки, выполненной на гибочном станке производственной линии. На рис. 3 показан вид после клепки средней панели с кронштейном водяного патрубка, выполненной на клепальной машине, при этом данная операция клепки может также выполняться до гибки средней панели.

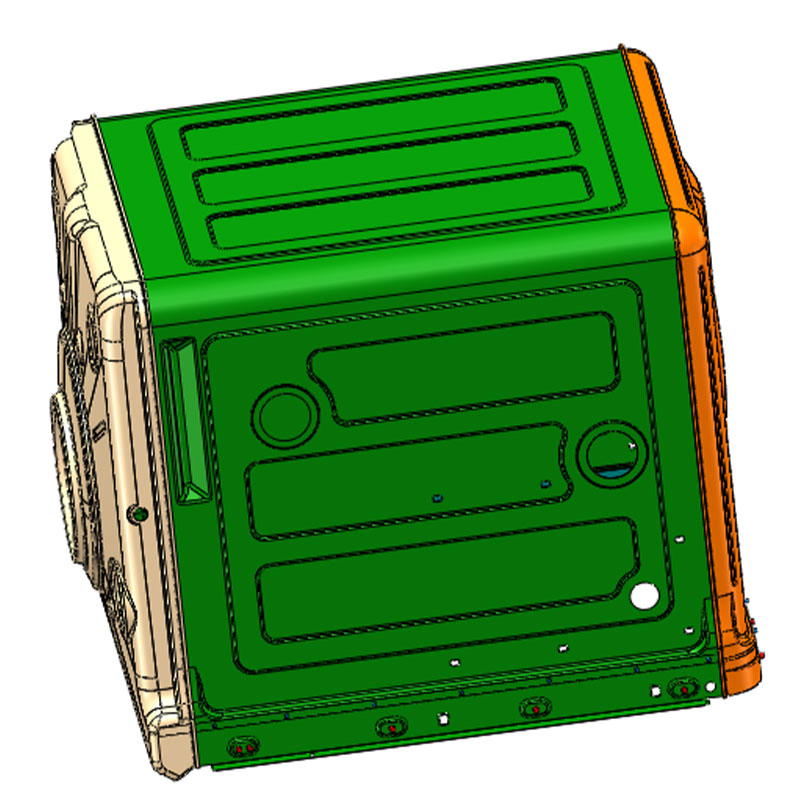

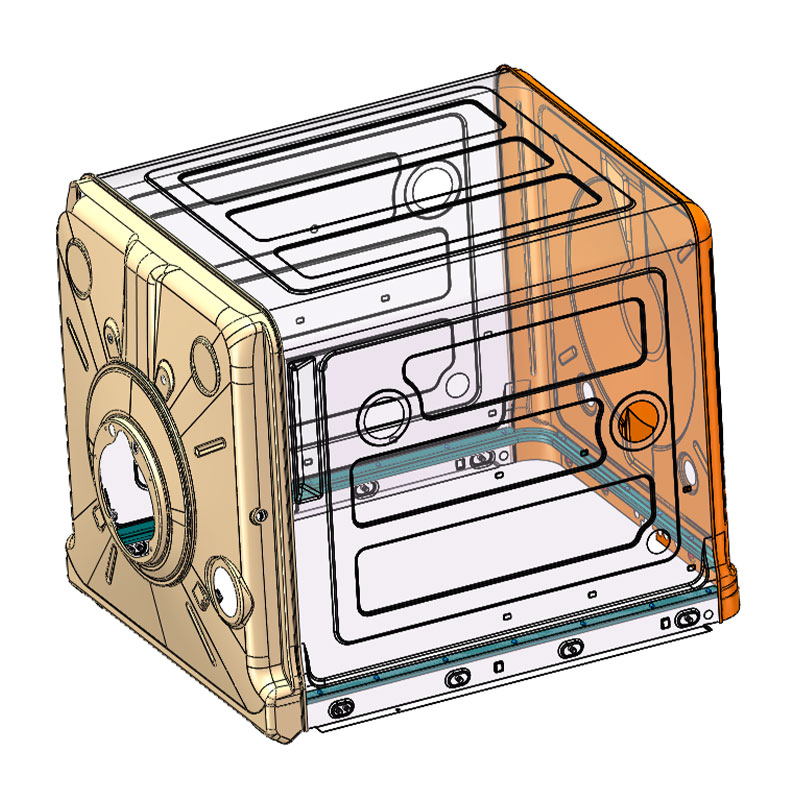

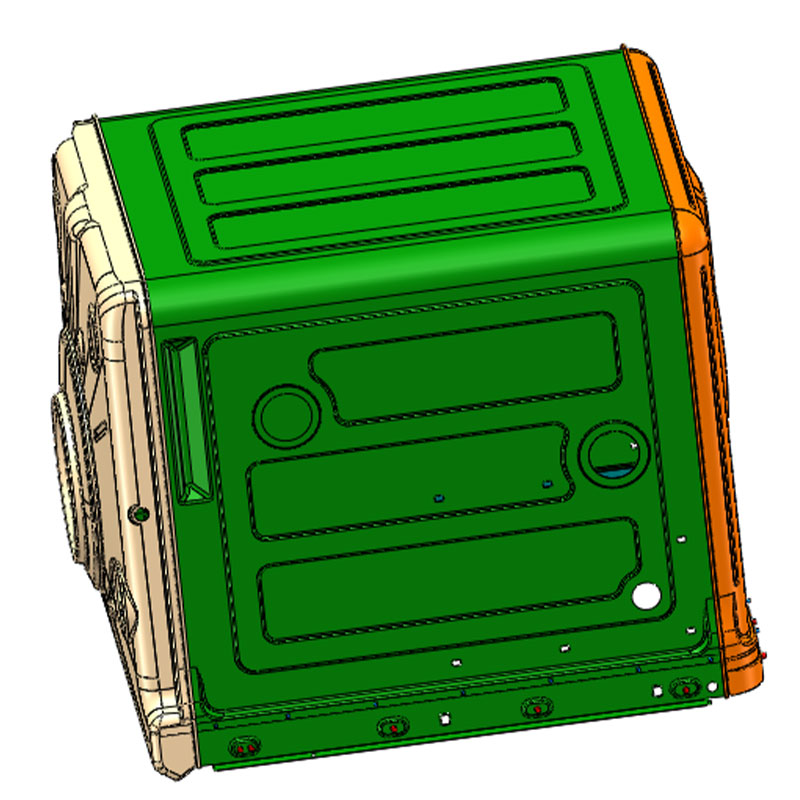

Рис. 4 Корпус, полученный на станции предварительной сборки производственной линии. Рис. 5 Корпус посудомоечной машины после обработки на закаточной машине.

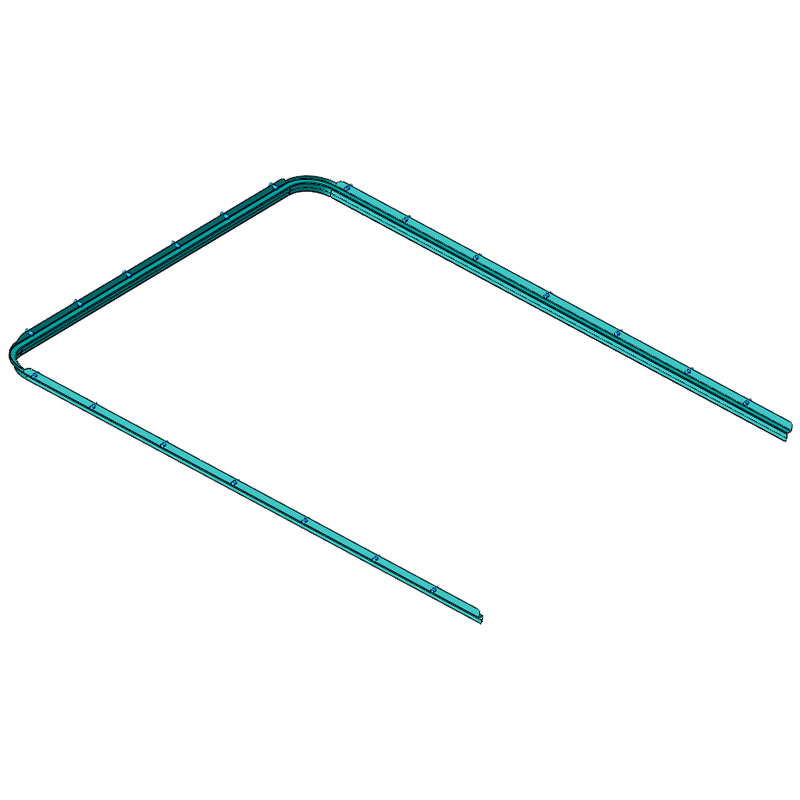

Рис. 6 Уплотнительная рамка. Рис. 7 Изделие после клепки уплотнительной рамки с корпусом после закатки, выполненной на клепальной позиции.

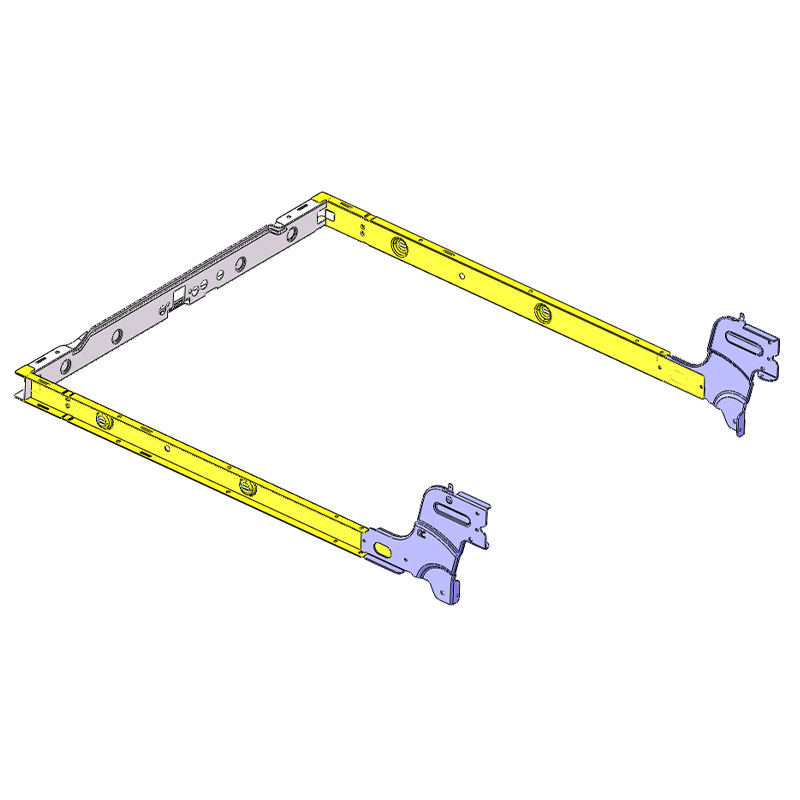

Рис. 8 Узел ребра жесткости. Рис. 9 Изделие, полученное в результате клепки ребра жесткости с корпусом с уже приклепанной уплотнительной рамкой, выполненной на соответствующей клепальной позиции.
