Валковая формовочная машина для уплотнительной рамки посудомоечной машины
Данное изделие представляет собой уплотнительную рамку — одну из комплектующих внутреннего бака посудомоечной машины, которая в основном выполняет функцию уплотнения с внешним корпусом, предотвращения утечки воды и повышения прочности конструкции. Наша цель — путем формовки превратить сырье, предоставленное заказчиком, в готовое изделие, соответствующее требованиям заказчика. На рис.
Описание
маркер
Описание продукта

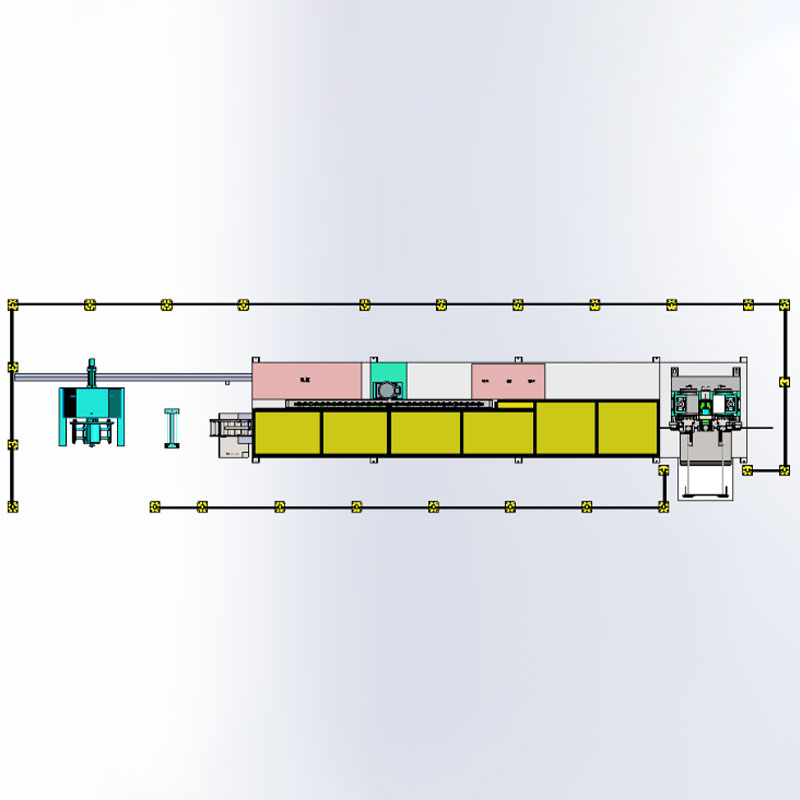

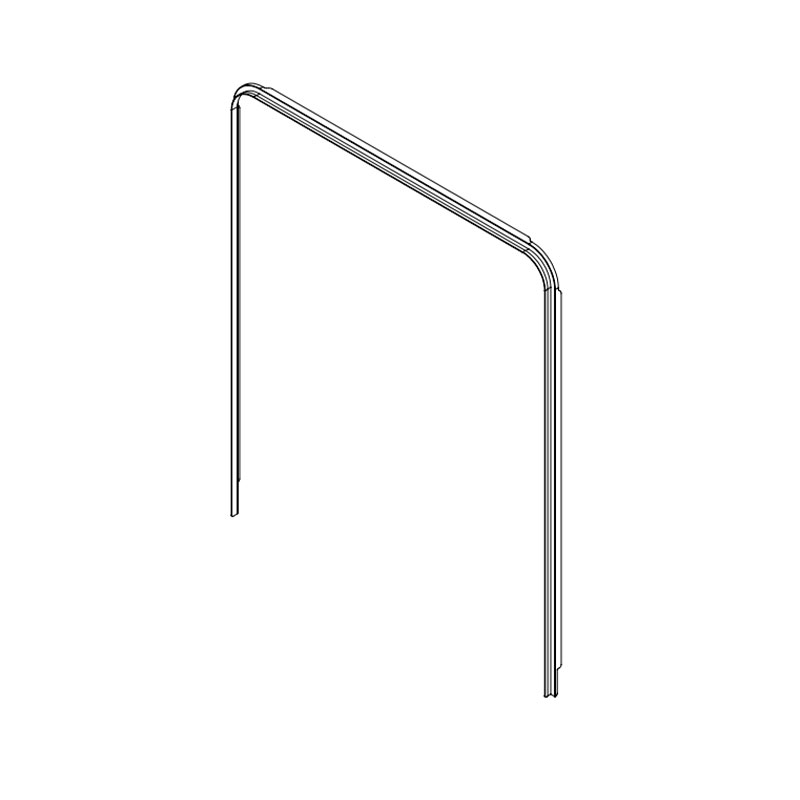

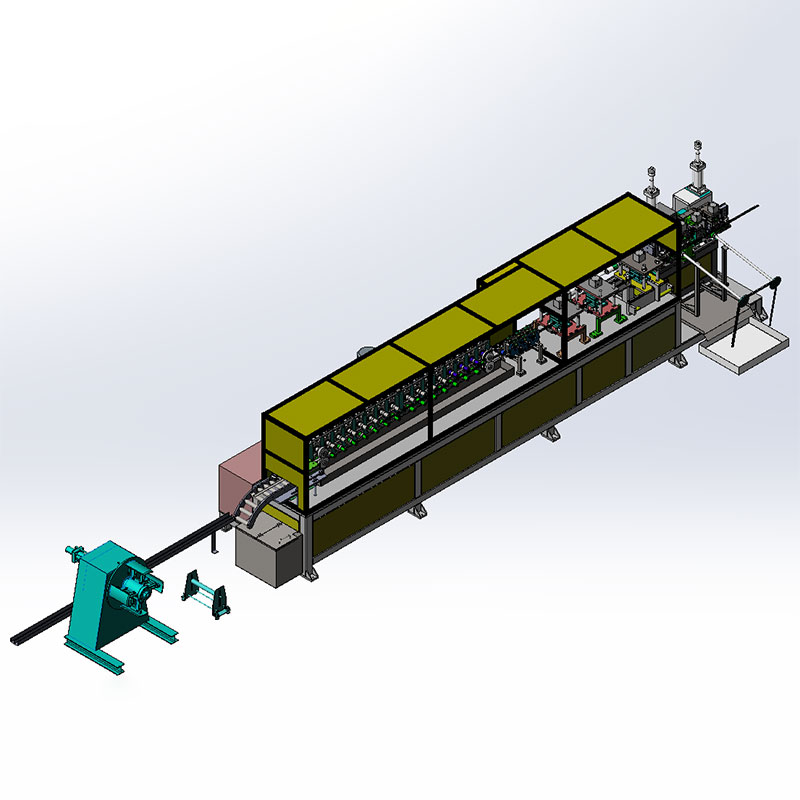

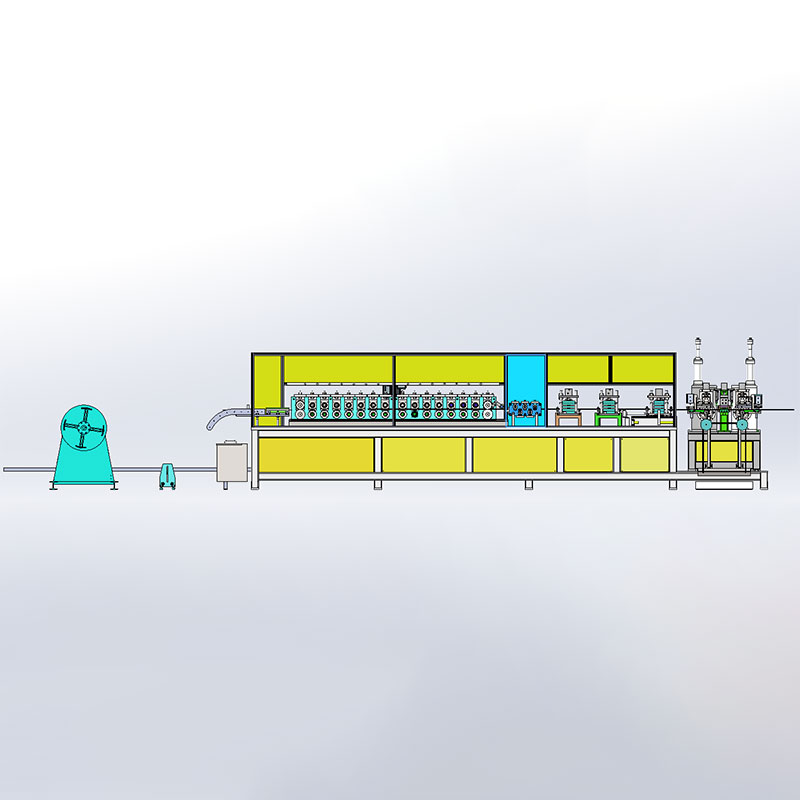

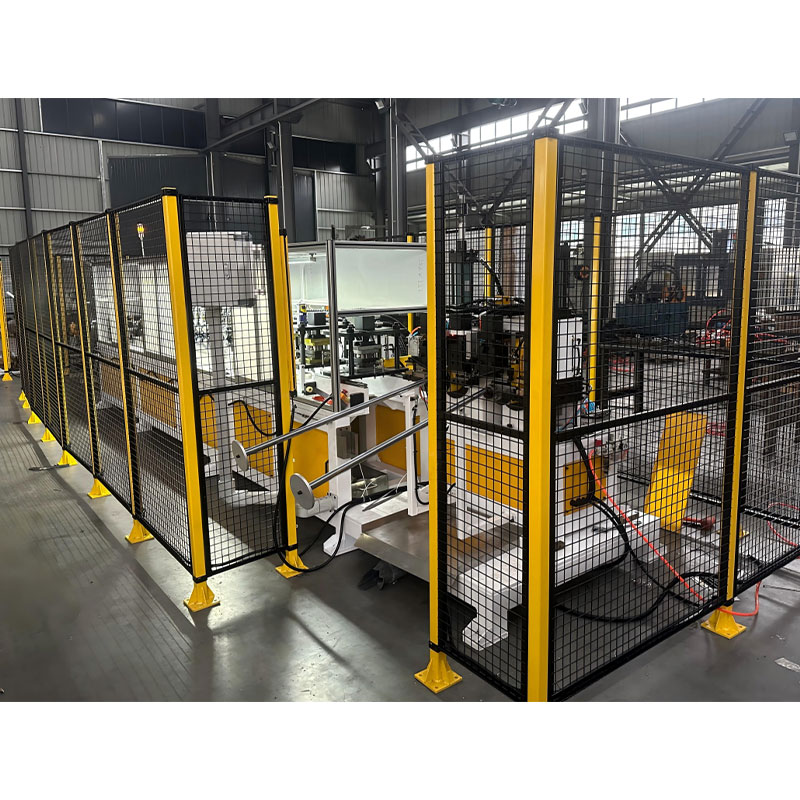

Данное изделие представляет собой уплотнительную рамку — одну из комплектующих внутреннего бака посудомоечной машины, которая в основном выполняет функцию уплотнения с внешним корпусом, предотвращения утечки воды и повышения прочности конструкции. Наша цель — путем формовки превратить сырье, предоставленное заказчиком, в готовое изделие, соответствующее требованиям заказчика. На рис. 1 показано готовое изделие, на рис. 2 — схема процесса формовки изделия, на рис. 3 и 4 — оборудование для изготовления данного изделия.
Описание оборудования
В данном оборудовании применяется технология валковой формовки, предназначенная для формовки уплотнительной рамки встраиваемой посудомоечной машины. Поступающий материал правится валками, затем в сочетании со штампом выполняется пробивка пазов и отрезка. Далее с помощью гибочной технологии валкованная уплотнительная рамка изгибается в U-образную форму. Оборудование адаптировано под минимальную длину развертки детали 1200 мм, межцентровое расстояние гибки регулируется, угол гибки регулируется в диапазоне 90° (±10°).
Применяемые материалы: нержавеющая сталь (SUS 304) или нержавеющее железо (SUS430), толщина материала: 0,36-0,4 мм.
Процесс эксплуатации: В оборудовании используется интеллектуальное управление, от изготовления до формовки участие персонала не требуется. Персоналу необходимо лишь периодически загружать сырье и забирать готовую продукцию. Оборудование оснащено защитными устройствами, обеспечивающими безопасность персонала в процессе изготовления.
Процесс формовки изделия
