Производственная линия для активаторных стиральных машин
Данный продукт представляет собой производственную линию внутреннего бака активаторной стиральной машины, которая позволяет осуществлять полностью автоматическое производство внутреннего бака активаторной стиральной машины.
Описание
маркер
Описание продукта
Данный продукт представляет собой производственную линию внутреннего бака активаторной стиральной машины, которая позволяет осуществлять полностью автоматическое производство внутреннего бака активаторной стиральной машины. Этапы обработки: штамповка средней панели — гибка заднего угла корпуса средней панели — гибка переднего угла корпуса средней панели — клепка средней панели с верхней и нижней соединительными пластинами — клепка средней панели с задней угловой пластиной — клепка средней панели с передней угловой пластиной — готовое изделие (Примечание: загрузка и выгрузка расположены сбоку от клепальных позиций, посередине проходит одна транспортировочная линия, связывающая всю линию транспортировки). Подробнее см. в детальном чертеже планировки.
| Такт оборудования | 25-30 с |
| Выход годной продукции оборудования | 99,9% |
| Необходимое количество операторов для оборудования | 3-5 человек |
Планировка оборудования
Производственная линия выполнена по линейной проходной схеме и включает позиции загрузки, штамповки, гибки, клепки соединительных пластин, клепки угловых пластин, выгрузки и т. д. Длина линии составляет около 16 м, ширина — около 4,3 м. Позиции загрузки соединительных и угловых пластин расположены с правой стороны по направлению подачи линии и обслуживаются с правой стороны.
Рисунок продукта
Подробное описание

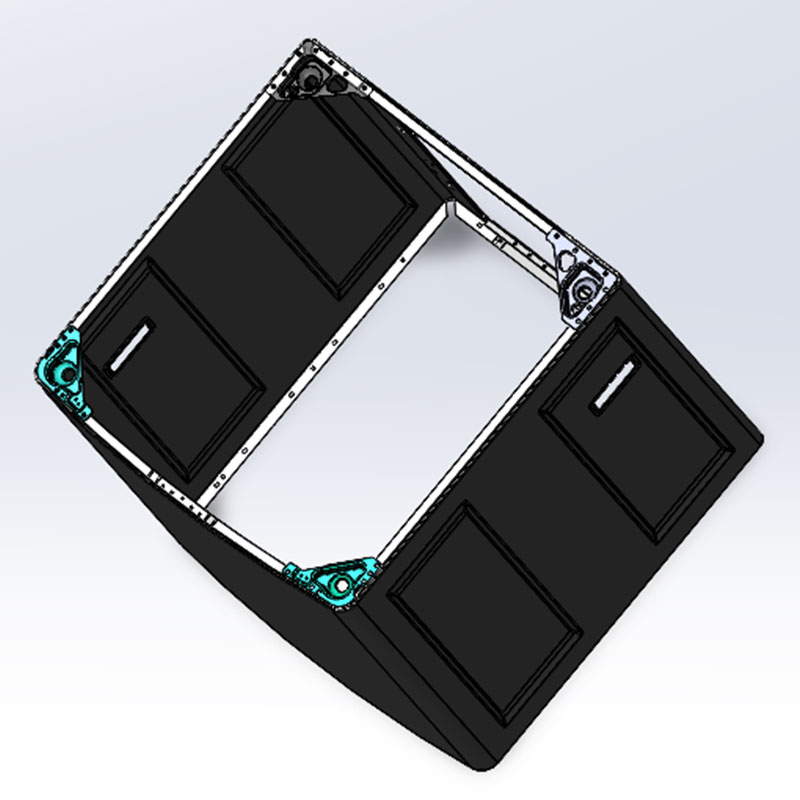

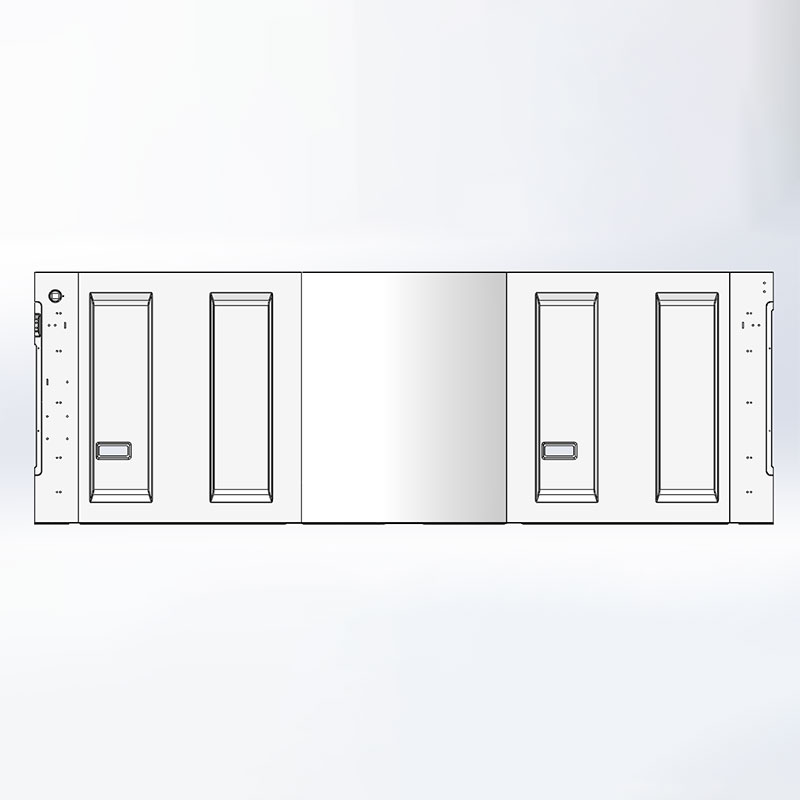

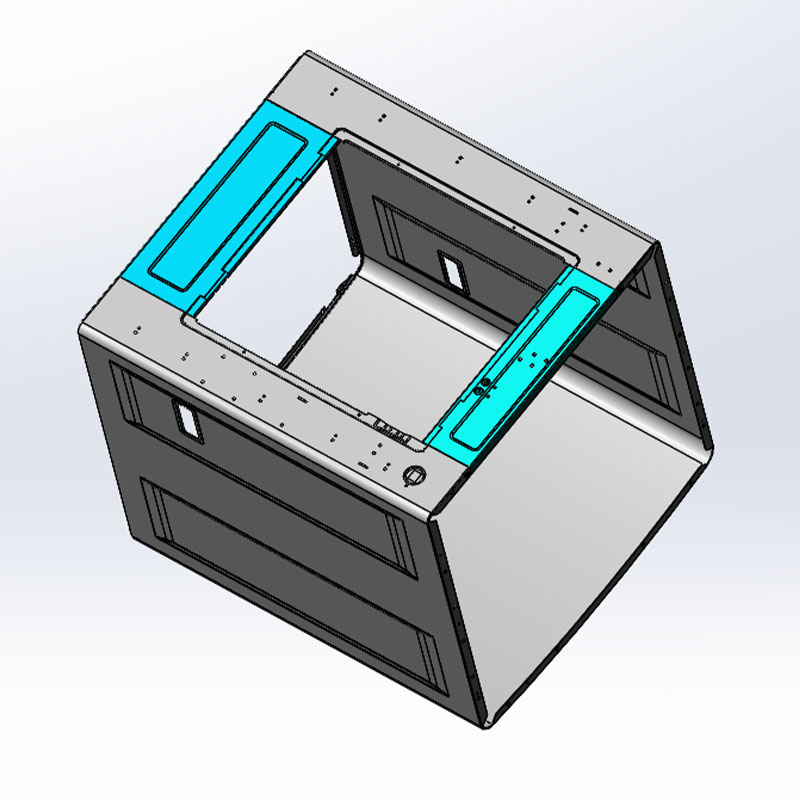

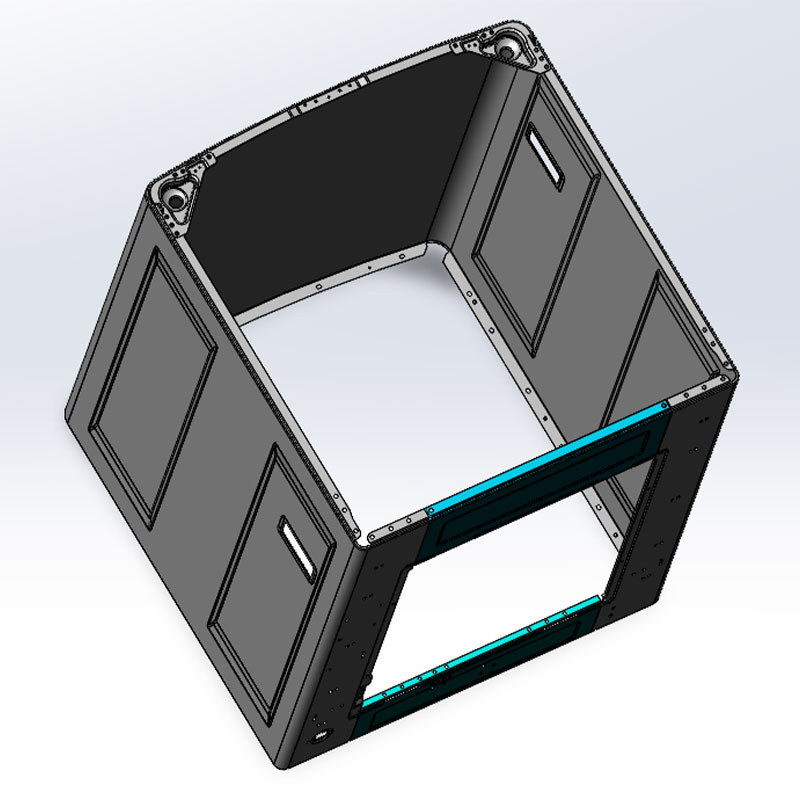

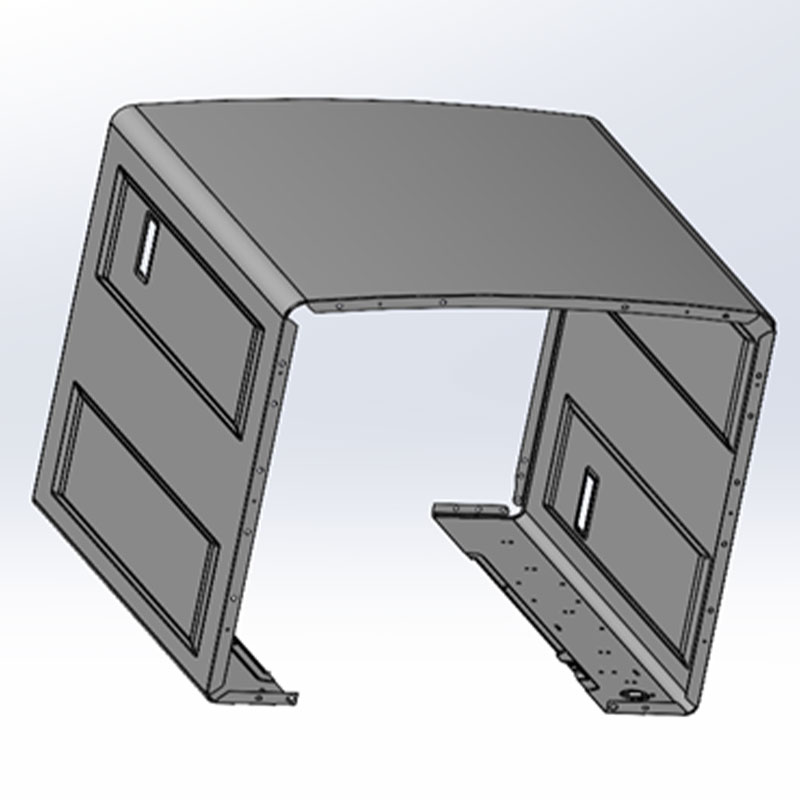

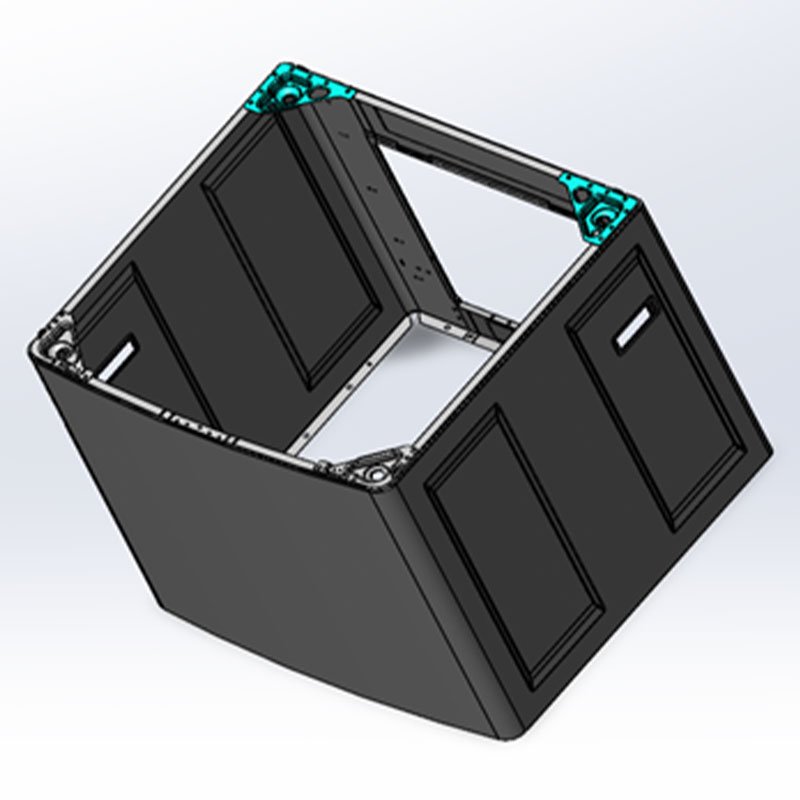

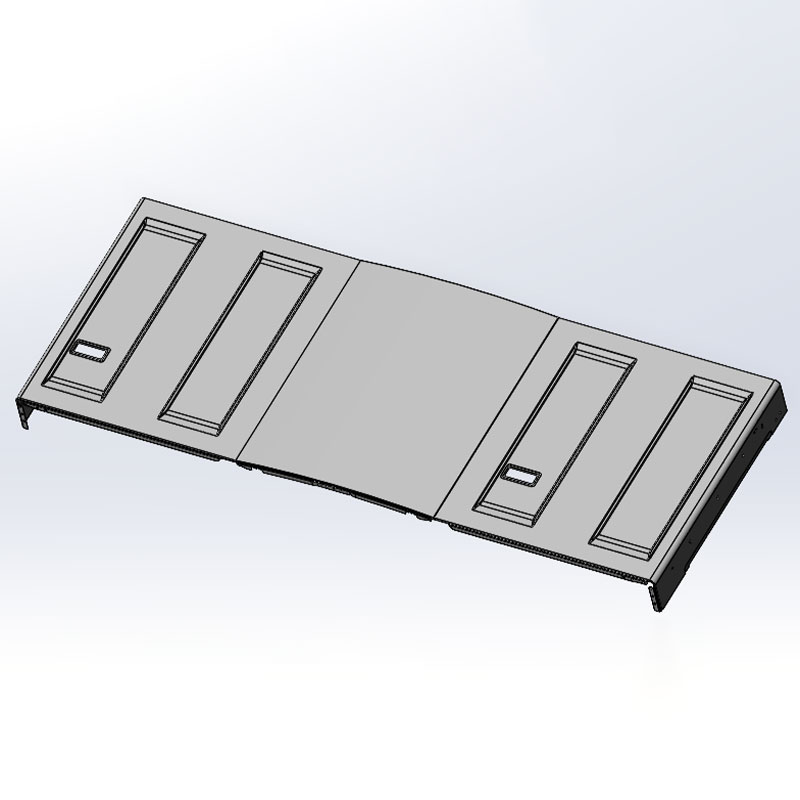

Как показано на рис. 1, представлено изделие, полученное в результате обработки средней панели активаторной стиральной машины на штамповочном оборудовании. На рис. 2 показано состояние изделия, изображенного на рис. 1, после операции гибки малого края, выполненной на гибочном станке производственной линии. На рис. 3 показано состояние изделия, изображенного на рис. 2, после операции гибки большого края, выполненной на гибочном станке производственной линии. На рис. 4 показана позиция фиксации средней панели внутреннего бака активаторной стиральной машины с верхней и нижней соединительными пластинами. На рис. 5 показана позиция фиксации внутреннего бака активаторной стиральной машины с задней угловой пластиной. На рис. 6 показана позиция фиксации внутреннего бака активаторной стиральной машины с передней угловой пластиной.
